Rastreador de cables eléctricos: como hacerlo

Encontrar cables eléctricos ocultos en paredes y techos puede ser un desafío, pero es una tarea crucial para electricistas, profesionales de la construcción y entusiastas del bricolaje. Ya sea para realizar reparaciones, planificar renovaciones o simplemente comprender mejor la instalación eléctrica de su hogar, la capacidad de rastrear cables con precisión es esencial para garantizar la seguridad y evitar daños.

Importancia del rastreo de cables eléctricos

Antes de comenzar, es fundamental entender por qué el rastreo de cables es tan importante. Los cables eléctricos ocultos son invisibles, lo que aumenta el riesgo de perforaciones accidentales durante trabajos de construcción o reparaciones. Dañar un cable eléctrico puede causar cortocircuitos, incendios, descargas eléctricas y costosas reparaciones. Conocer la ubicación precisa de los cables ayuda a:

• Evitar daños a los cables durante la perforación o el trabajo con herramientas.
• Instalar nuevos cables y salidas de forma segura y eficiente.
• Identificar fallas en circuitos eléctricos, como cortocircuitos o interrupciones.
• Planificar renovaciones de forma segura y precisa.

Herramientas para rastrear cables eléctricos

Para rastrear cables eléctricos, existen varias herramientas especializadas que facilitan el proceso y mejoran la precisión. Algunas de las herramientas más comunes incluyen:

Rastreadores de circuitos:

Estos dispositivos avanzados emiten señales electromagnéticas que se rastrean con un receptor, permitiendo identificar la ruta de los cables dentro de las paredes. Algunos modelos, como el NF-825 de Noyafa, ofrecen una interfaz intuitiva y resultados precisos, incluso a través de paneles de yeso.

Buscadores de pernos:

Si bien principalmente diseñados para detectar pernos y vigas de madera, algunos buscadores de pernos electrónicos también pueden detectar cables eléctricos. Estos dispositivos detectan los campos electromagnéticos de los cables con energía, pero no son tan precisos como los rastreadores de circuitos y no funcionan con cables sin energía.

Cámaras de endoscopio:

Estas cámaras permiten visualizar el interior de las paredes y techos a través de un pequeño orificio, ofreciendo una imagen directa de la ubicación de los cables y otras instalaciones. Modelos como el Noyafa NF-613 ofrecen imágenes de alta resolución y tubos de alcance extenso.

Herramientas adicionales:

Además de las herramientas especializadas, necesitará:

• Marcadores, lápices o cinta adhesiva para marcar la ubicación de los cables.
• Una linterna para iluminar el área de trabajo.
• Equipo de protección, como guantes y gafas de seguridad.
• Un martillo, cincel o taladro para hacer agujeros (con precaución).
• Destornilladores.
• Cinta métrica.
• Cinta aislante.
• Abrazaderas para cables.

Métodos para rastrear cables eléctricos

Siempre desconecte la fuente de alimentación antes de trabajar con cables eléctricos para garantizar su seguridad. Los siguientes métodos describen el uso de las herramientas mencionadas anteriormente:

Método 1: Rastreador de Circuitos

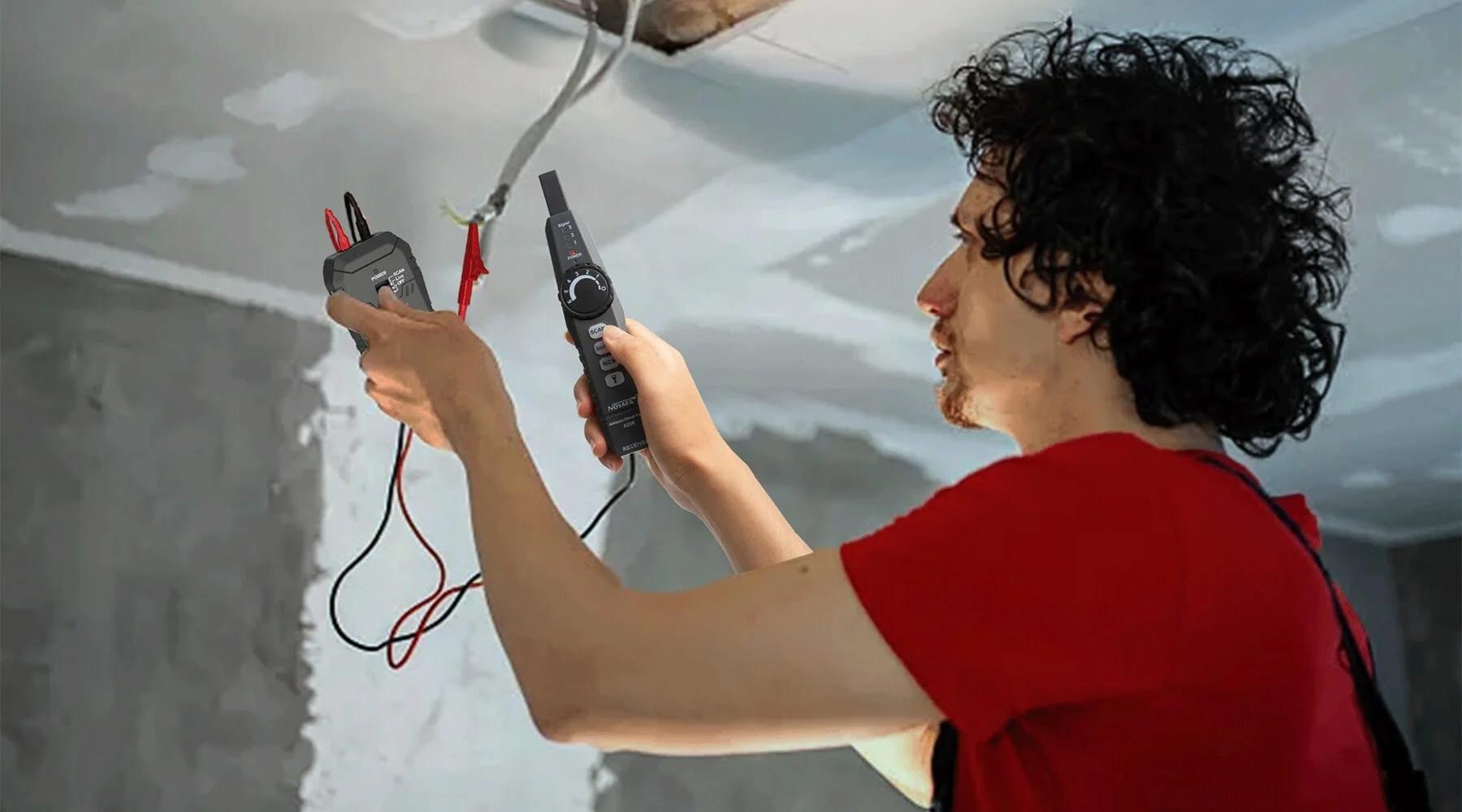

Conecte el rastreador: Use los clips de cocodrilo o el adaptador para conectar el rastreador al cable o la toma de corriente. Apague la energía del circuito antes de conectar las abrazaderas a los cables expuestos. Inicie el rastreo: Active la función de escaneo en el transmisor y el receptor. Mueva el receptor: Pase el receptor cerca de la pared. Cuando el receptor detecta un cable, emitirá un pitido o señal. Marque la ubicación en la pared.

Método 2: Buscador de Pernos

Los buscadores de pernos son una herramienta útil pero menos precisa. Pásalo por la pared. Los cables activos emitirán un señal pero no será tan preciso como un rastreador de circuitos.

Método 3: Cámara de Endoscopio

Haga un orificio pequeño en la pared. Inserte la cámara y explore el interior de la pared.

Consideraciones de seguridad

La seguridad debe ser su máxima prioridad al trabajar con electricidad. Siempre desconecte la energía del circuito antes de comenzar cualquier trabajo. Use equipo de protección adecuado y, si no se siente cómodo trabajando con electricidad, consulte a un electricista profesional.

Consultas Habituales

• ¿Puedo encontrar un cable sin herramientas? No, es muy peligroso e impreciso intentar encontrar cables ocultos sin las herramientas apropiadas.
• ¿Comprar o alquilar herramientas? Si realiza trabajos eléctricos con regularidad, la compra es una inversión. Para un trabajo único, el alquiler puede ser suficiente.
• ¿Qué pasa si no se rastrean los cables correctamente? Esto puede provocar cortocircuitos, incendios y descargas eléctricas.

Identificación de Cables por Color

Además de rastrear cables, es crucial identificarlos por su código de color. En España, los colores de los cables indican su función:

• Verde y Amarillo: Tierra.
• Azul: Neutro.
• Marrón, Negro o Gris: Fase.

Conocer el significado de estos colores es fundamental para realizar reparaciones y conexiones eléctricas de forma segura.

Conclusión: El uso de herramientas de rastreo de cables y la correcta identificación del código de color son esenciales para realizar trabajos eléctricos de forma segura y eficiente. Si no se siente cómodo realizando este trabajo, siempre es recomendable consultar con un profesional calificado.
